Q:什么是偏振?偏振的原理是什么?

Q:什么是偏振?偏振的原理是什么?



偏振指的是波动能够朝着不同方向振荡的性质。光的偏振现象最早由法国工程师马吕斯发现,马吕斯在一次物理比赛中,发现了光的偏振现象。他定义为振动方向对于传播方向的不对称性叫做偏振,它是横波区别于其他纵波的一个最明显的标志,只有横波才有偏振现象。光波是橫波,即光波矢量的振动方向垂直于光的传播方向,因此光波具有偏振性。

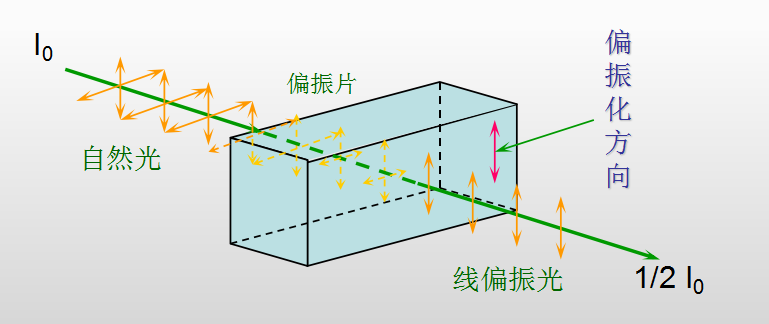

自然光经过起偏器振器件后,只有一个方向的偏振光能够通过这个器件,我们就得到了线偏振光。线偏振光的振动方向是确定的。

自然光光波方向

线偏振光的产生

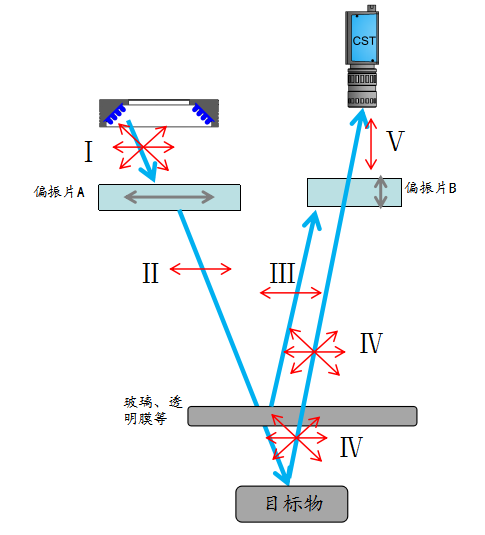

原理:由光源发出的光Ⅰ经过偏光片A得到如光Ⅱ的线偏振光。



光Ⅱ通过玻璃或者透明膜的镜面会产生反射光Ⅲ,以及由目标物反射的光Ⅳ。此时光Ⅳ经过目标物的反射,振动方向发生变化,再透过玻璃面时偏光状态仍然混乱。

在光Ⅲ和光Ⅳ中,光Ⅳ可透过偏光片B,变为光Ⅴ并到达相机的CCD,但单方向偏光成分的光Ⅲ会被偏光镜挡住而不通过,因此可去除玻璃或者透明膜上的反光,轻松提取目标物上的特征信息。

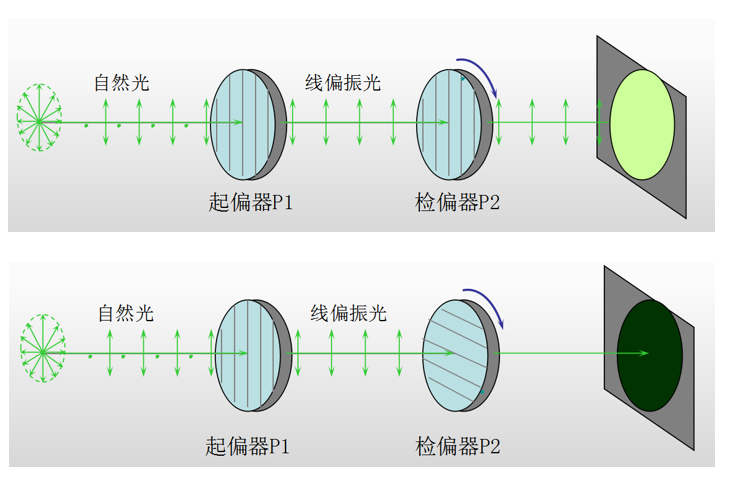

起偏器与检偏器

偏振光应用方式



偏振照明对于颜色的还原度非常高。在项目选型中,如果所需的特征与背景本身存在对 比度,但又受反光干扰时,不妨用它试试。

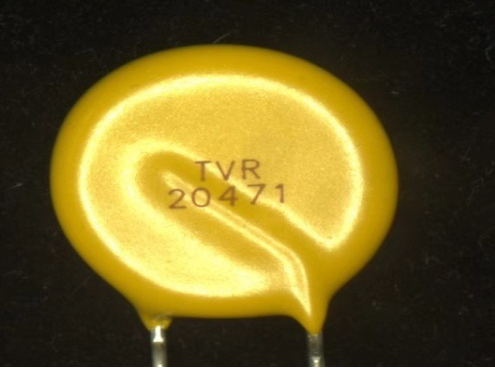

普通光源效果

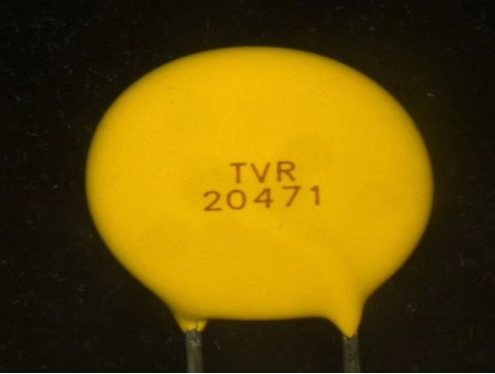

偏振光源效果

在偏振片的选型上,CST 选用玻璃材质偏振片,具有耐高温、使用寿命长、不易变形等 特点。由于光源透过偏振片后光强会减弱一半,在整个偏光照明系统中有起偏、检偏两个偏 振片,所以最终到达感光芯片的亮度只有原来亮度的 1/4,这样使得图片亮度比不带偏振的 暗了许多。针对这个问题,CST 使用大功率进口 LED 灯,配合光学反光镜能完美地解决。



1.传统方式偏振光应用缺点如下:

(1)需要选择与镜头螺纹匹配的偏振镜。

(2)光源上偏振片安装可能反向。

(3)镜头上偏振镜未旋转至最佳角度。



2.针对以上使用不便,CST 偏光环光应用优势如下:

(1)出厂时已把光源调到最合适状态,可直接使用。

(2)进口灯珠,亮度高、耐高温、稳定性好。

(3)手持 CST 偏光光源,人眼观察,直接评估照明效果。

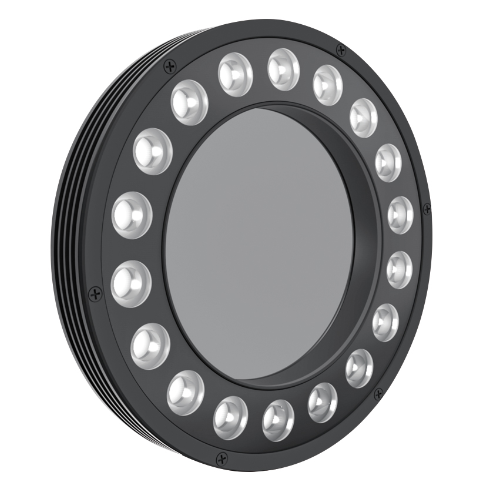

CST 偏光环光实物图

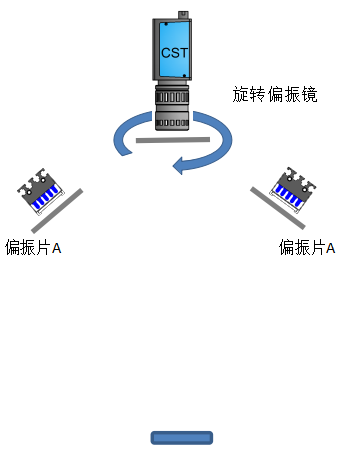

传统方式

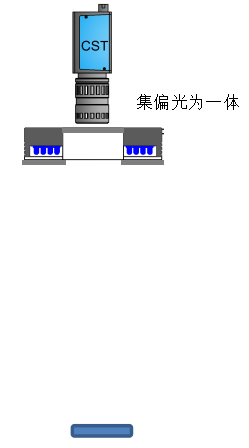

CST 偏光环光
