前言：

侧部面光源是由一种或多种波长（色温）的LED颗粒按照某种间距排列于两侧或四周，配合导光板及高雾度漫射板构成的光源产品，其形状呈面板状，侧部面光源较底部面光源厚度更小。

侧部面光源的发光单元被安装在壳体内部的两侧或四周，一般采用直插式LED颗粒，且灯珠中轴线与光源水平面平行。光线从两侧或四周发出，经过导光板而后得到一个发光均匀的面。导光板上通常有安装漫射板，使光线更加柔和均匀。

根据实际需要，光源可设计为不同的长、宽、形状等。通常采用钢性基板，用于安装发光单元（一般是直插式LED颗粒），优势在于基板和外壳之间填充有绝缘散热材料，以吸收并散发LED产生的热量，从而大幅抑制LED因发热而导致的老化与寿命衰减。

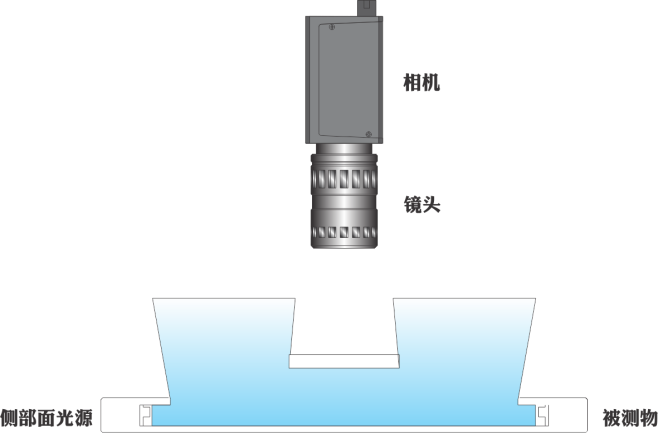

照明示意图

产品特点：

（1）侧部发光、体积小、性价比高；

（2）采用特殊刀光材质及设计；

（3）尺寸定制灵活，应用范围广。

照度曲线：

以侧部面光源以CST-2FS100100-W为例，照度曲线如图所示。

应用范围

1）尺寸测量；

2）液体异物检测；

3）金属轮廓毛刺检测；

4）胶片污点检测；

5）车窗密封条裂口检测；

6）透明物体表面划伤、内部异物的检测。

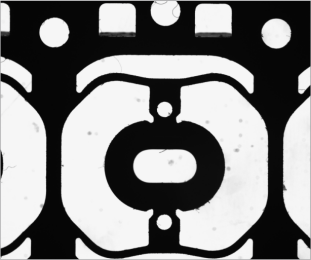

应用示例

标签定位检测

手机薄膜定位检测

铜片孔定位检测

元件针脚尺寸检测

电阻缺陷检测

金属件尺寸检测

......
