面光源的尺寸选型计算

1、引言



面光源是一种平面照明光源,是机器视觉中应用最广泛的光源类型之一。面光源均匀性好,通用性强,应用广,尺寸灵活,安装方式简单。光源大小的选择至关重要。若选择了偏小的光源,会使成像视野光照不均匀,影响系统稳定性;若选择了过大的光源,会浪费空间及成本等。





2、面光的大小选择计算

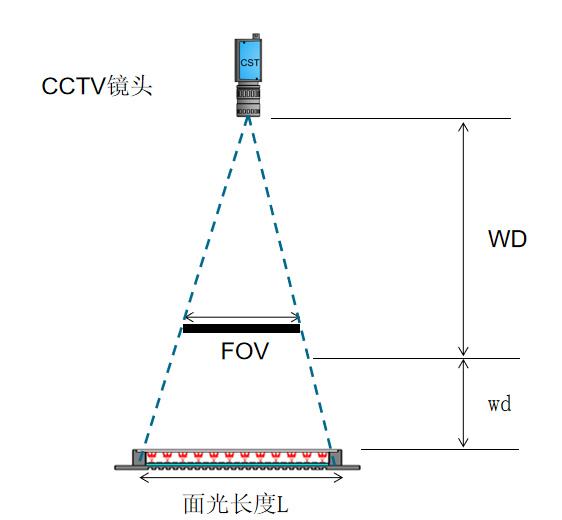

(1)当使用的镜头为CCTV镜头时:



当镜头为普通CCTV镜头时,由相似三角形特性可得面光工作距离wd与面光长度的关系:

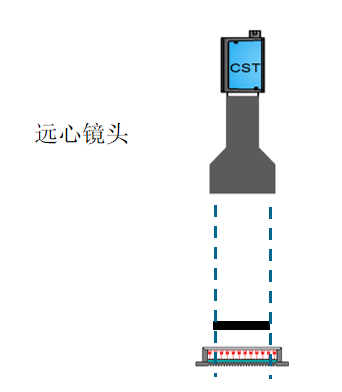

(2)当使用远心镜头时:

当镜头为远心镜头时可得,选择面光的大小只需要和视野一样大或者大一点点,与背光工作距离无关。



02、开孔面光的大小选择计算

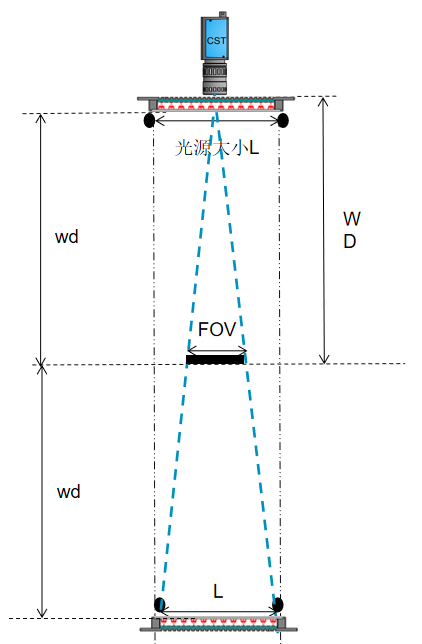

当镜头为普通CCTV镜头时,由相似三角形特性可得开孔面光工作距离wd与开孔面光长度的关系:



在实际应用中,开孔面光的高度与镜头高度相近。固依原理可得,光源的大小与有效光斑的大小比例约为2:1。



测试:使用CST-2KFS400300Y50-W光源(光源发光面长边为400mm),测试在工作距离600mm时的有效光斑。



现场图

视野图



可以看到,400mm长的开孔面光在600mm的高度下,有效光斑为200mm左右,符合2:1的关系。



面光及开孔面光尺寸选型计算,来源于CST公司多年的工程实践总结。CST团队仍将持续关注客户与行业诉求,充分为客户考虑,为项目思考,为突破研究,把看似简单的事情做到极致。我们从未停止前进,心怀敬畏和责任,以实力、速度、品质和服务持续为客户创造价值,为智能制造动力。
