简介

分时频闪，是一种特殊的线阵扫描方式。区别于传统线阵扫描的恒定照明方式，分时频闪控制器在线阵相机每采集一行图像时切换光源的种类或亮度，使得多种光源成像有序地间隔排列在图像中。采集完成后对原始图像进行拆分重组，即可在一次扫描中获得多种光源效果图像，从而降低成本，提高兼容性，获得最佳成像效果。

分时频闪光源

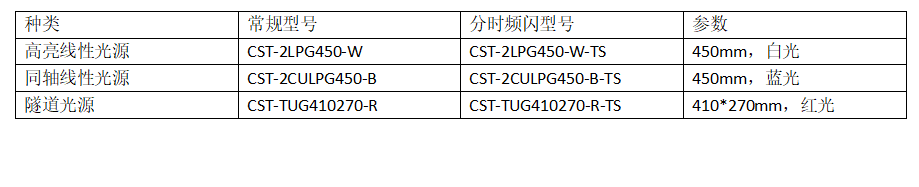

分时频闪光源，是分时频闪应用中专用的线阵扫描光源。相较于传统线阵扫描光源，其响应速度更快，瞬时亮度更高，型号上也有所区别，请参考下例：

应用场景

多种光源组合，减少工位

例：食品标签字符及划伤检测

实物图

■ 分析：标签纸为反光材质，检测表面划伤，同轴线性光源垂直照射效果最佳，而检测字符则需要线性光源倾斜照射，至少需要2个工位。

传统工位

分时频闪工位

■ 使用分时频闪方式，可以减少一个工位，达到同样的效果，降低成本的同时节省设备空间。

强弱亮度变化，提高兼容性

例：手机背板缺陷检测

实物图

■ 分析：产品玻璃材质，易反光，同轴线光源效果最佳。logo位置镜面强反光，传统线扫方式下，亮度不可兼容，使用分时频闪线扫即可解决此问题。

局部放大图：原始图像拉伸两种亮度成像间隔排列

高亮度拆分图

低亮度拆分图

■ 使用分时频闪方式，一次获得两种亮度图像，兼容不同区域检测。

图像运算，减少干扰

例：LED灯条外观检测

■ 分析：灯条外表涂胶，无论从什么角度照射，都会产生反光干扰，采用分时频闪双线光可以解决此问题。

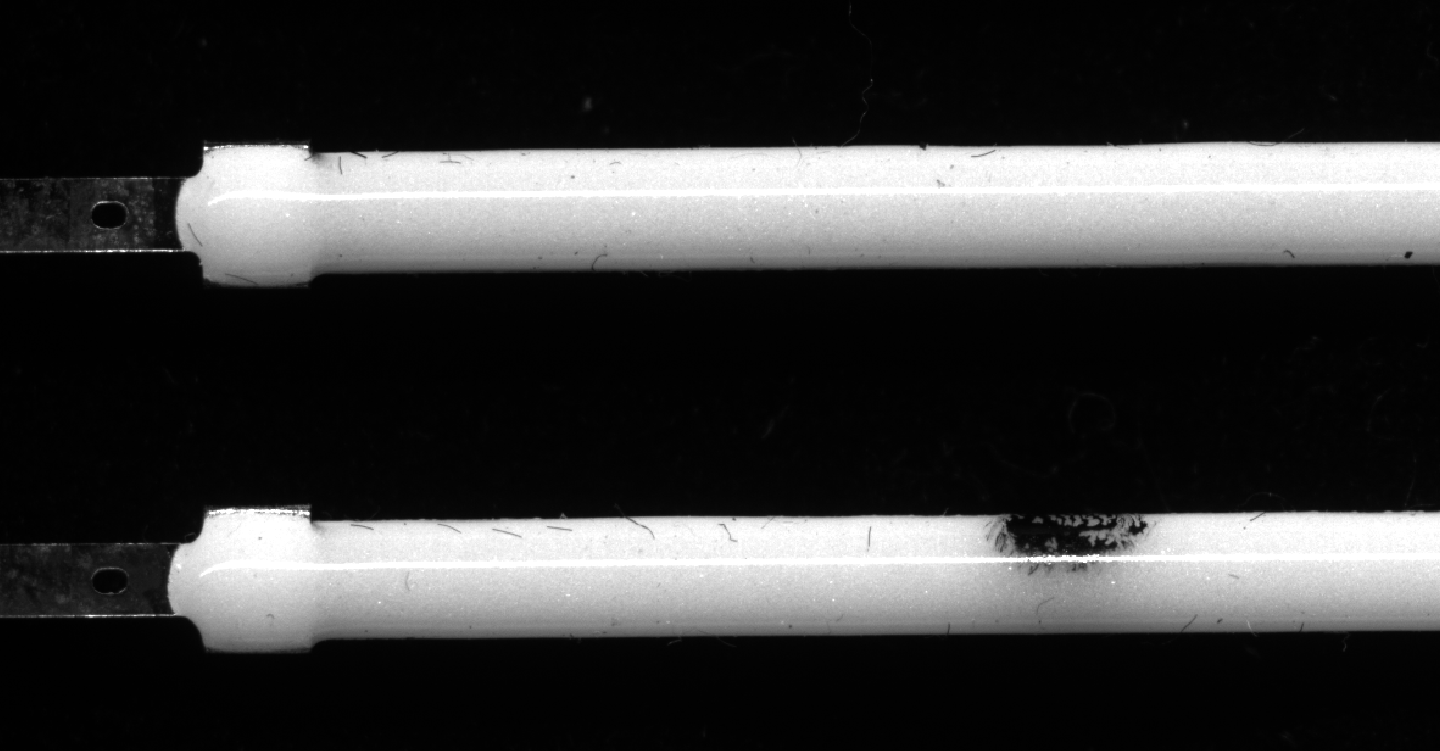

拆分图1

拆分图2

图像运算结果

■ 利用两个不同位置的频闪线光源所造成的的反光位置不同这一原理，经过图像运算，消除了反光干扰。
