CST分时频闪控制器新升级“C版本”

分时频闪，是一种特殊的线阵扫描方式，与传统线阵扫描的恒定照明方式不同，每采集一行图像，其控制器便会自动地切换光源的种类或亮度，使得多种成像效果有序地间隔排列在图像中。采集完成后再对原始图像进行拆分重组，即可在扫描中获取多种光源效果图，从而降低成本，提高兼容性，获得最佳成像效果。

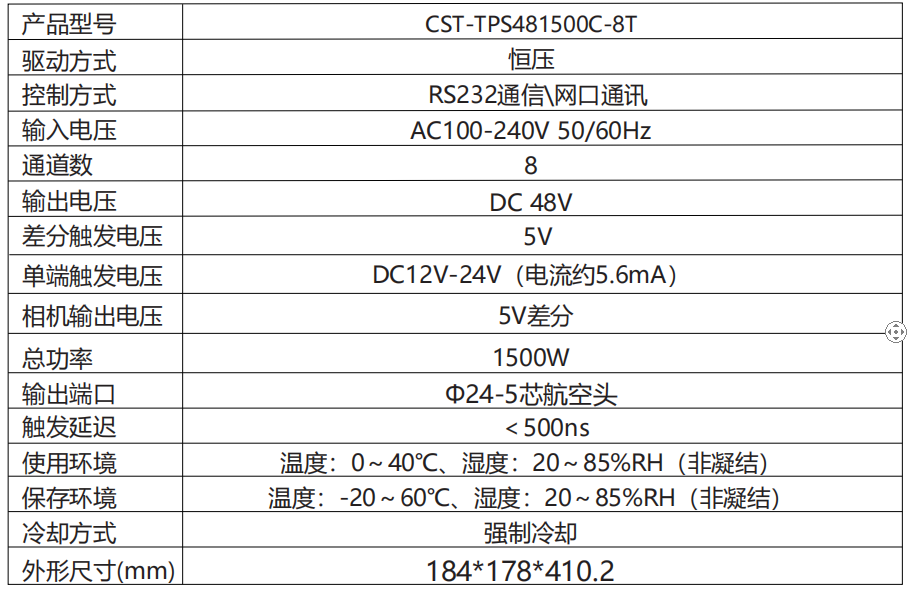

产品规格

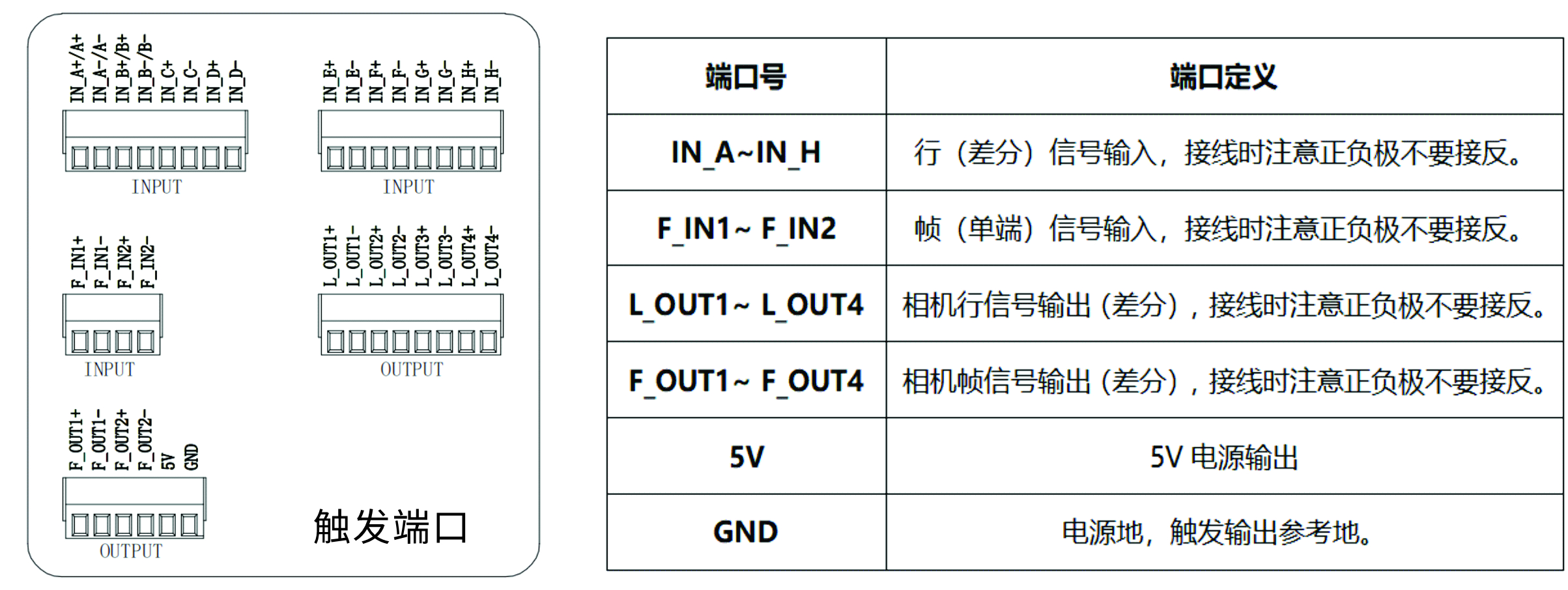

● F_IN: 触发信号输入电压为DC12-24V,在触发电压范围内不需要串联电阻。

● IN_A~IN_H: 需为2.5-5V的差分或2.5-5V单端信号输入。

● F_OUT、L_OUT: 为给相机的帧触发和行触发信号，输出5V差分信号。

● 若相机帧信号或行信号仅能接收单端信号，可接差分正和GND。

提升用户体验

一、硬件三大模式

1. 单工位模式——所有通道在同一时序下使用。

2. 双工位模式——控制器支持1~4通道和5~8通道两个独立的时序，等同于2台独立控制器。这意味着用户可以在同一台控制器上同时运行两个不同的工作流程或工位，大大提高了设备的使用效率和灵活性。通过合理的配置和设置，用户可以轻松实现两个工位之间的切换和协调，从而满足不同的生产需求。

3. 分时相机模式——控制器与分时相机配合使用，通过相机的IO信号一对一触发光源通道。这种一对一的触发方式不仅确保了光源的精确控制和相机的准确曝光，提高了图像质量和数据处理效率，还简化了系统配置过程，降低了设备间的耦合度，使得整个系统更加稳定可靠。

值得一提的是，单、双工位模式下还可以识别编码器的正反转状态。在一些应用场景中，如卷料处理，需要控制器能够区分编码器的正反转状态，以确保控制器正确响应编码器的信号，从而实现准确的控制和操作。

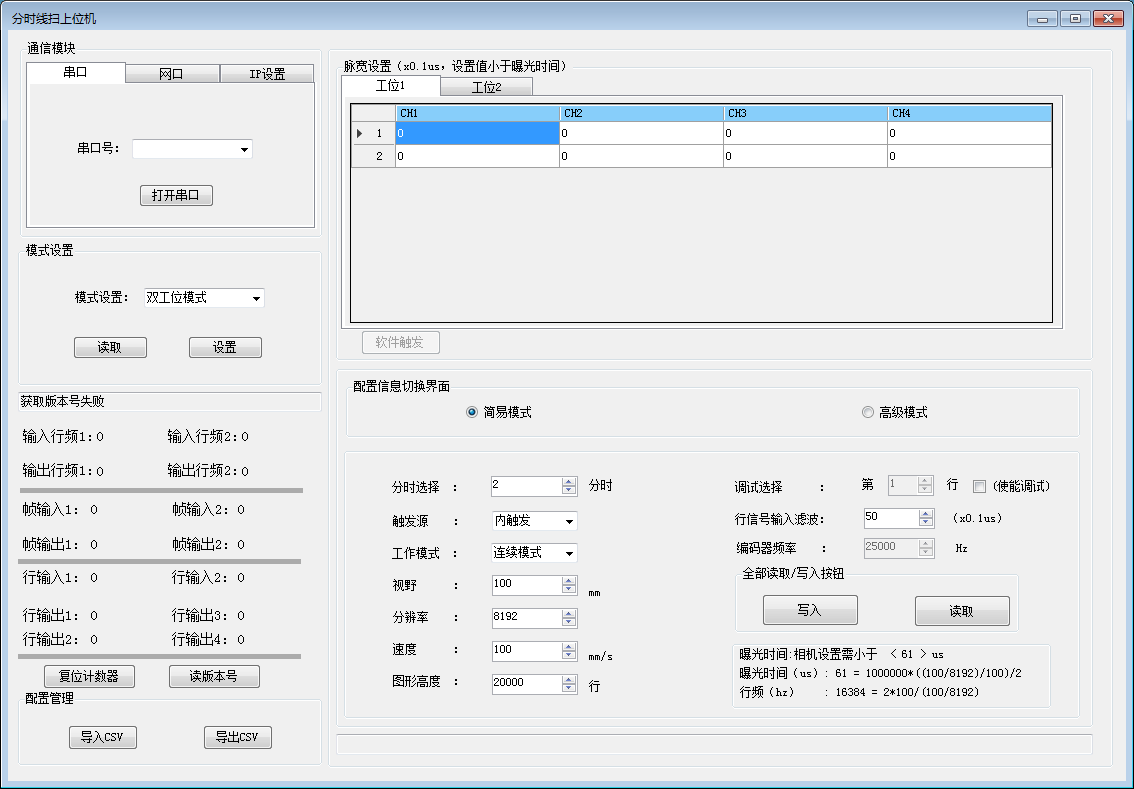

二、软件三大模式

1. 简易模式——此模式下，控制器通过输入设备的数据自动计算并匹配主要参数，从而实现零学习成本的免计算体验。用户无需深入了解复杂的设置和编程，只需简单操作即可开始使用。

2. 高级模式——可以自由设置滤波、延时、触发间隔等高级参数，以满足特殊场景和复杂工况的需求。这些参数的设置通常需要售后人员的专业指导，以确保系统能够正常运行并满足用户需求。

3. 调试模式——可以选择单独对某一行程序进行调试和采图，无需对整个系统进行拆卸或重新配置，这种免拆图模式使得调试过程更加简单快捷。

此外，分时频闪控制器C版本还具有信号检测功能，可以实时显示控制器的输入输出信号状态。这对于调试和排查故障来说极为重要，因为用户可以直观地看到信号的变化和流动，从而快速找到潜在的问题点。

分时频闪控制器以其独特的功能和优势，能满足不同用户的需求和应用场景，在光源控制领域展现出了强大的竞争力和广阔的应用前景。我们CST也将持续深耕技术，力求突破与创新，用专业、专注成就客户价值。
