CST面阵光学实验平台是为各机器视觉光学实验测试设计的一款产品，工作台面大、操作方便、调节精度高。该实验平台具有基本的XYZ三个运动自由度，采用导轨与丝杆设计，行程大并具有极高的精度，相机的固定采用夹紧的方式，并配置有高精度的微调滑台，几乎可以安装目前所有的工业相机。光源的固定非常的自由、灵活，使用光源固定手臂、采用螺纹固定的方式，可做旋转和调节高度等操作，给机器视觉光学实验提供了一个实用、全面的硬件平台。

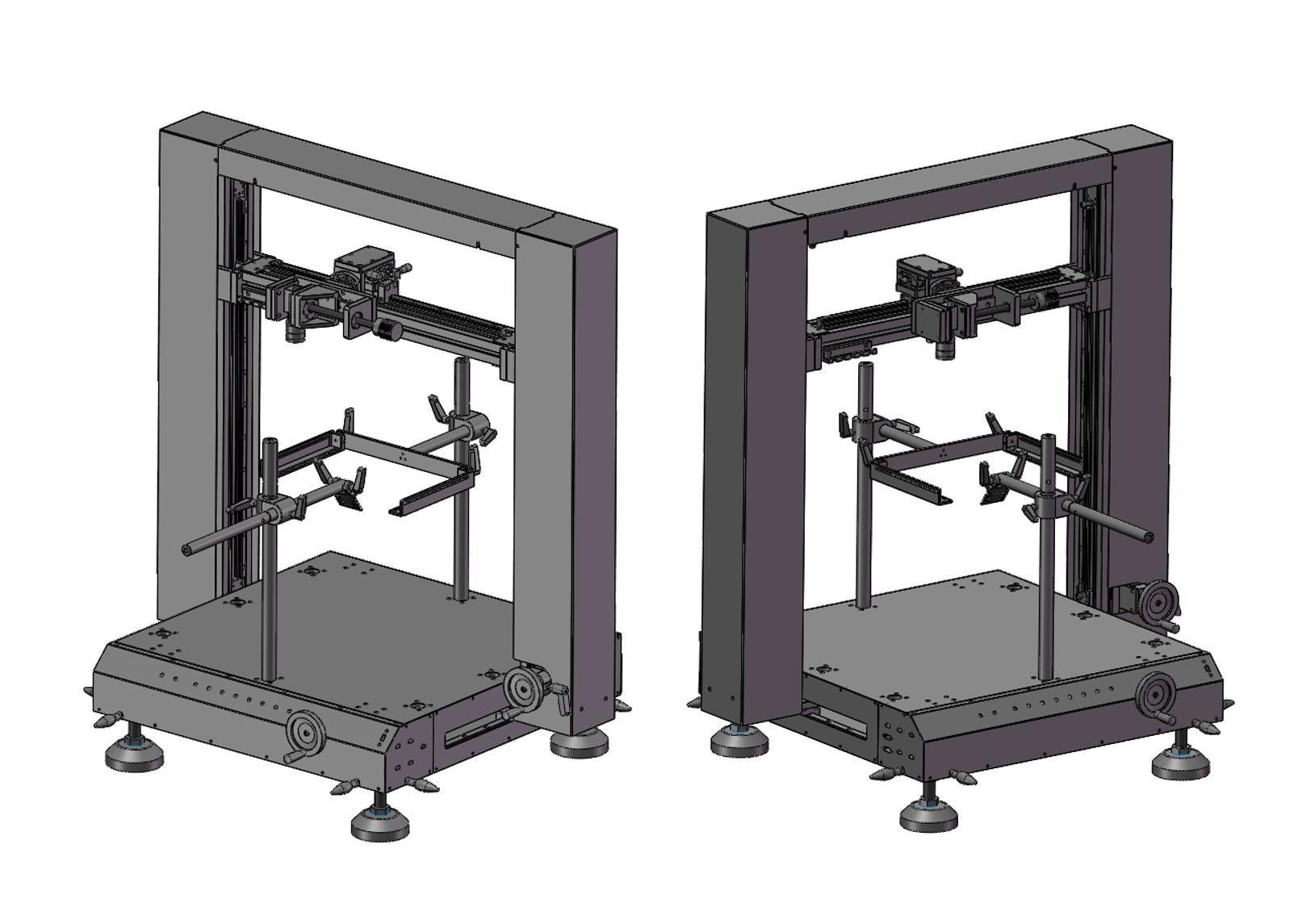

01 CST-FATB650-HJY面阵实验平台

产品特点

①集实验平台、相机供电与光源控制器为一体；

②采用上银丝杆、导轨，使用寿命长；

③相机上下、左右、前后设置有微调结构、且垂直方向有角度调节机构；

④外形尺寸：930(长)*800(宽)*1045(高)mm；

⑤配置1根6pin相机电源线、1根网线；

⑥外置相机触发输入、输出接口端子；

⑦集成8通道模拟控制器与2通道恒流控制器，能驱动24V与5V的光源;

⑧实验平台配备2个光源固定架，2个简易相机固定架，方便实验测试。

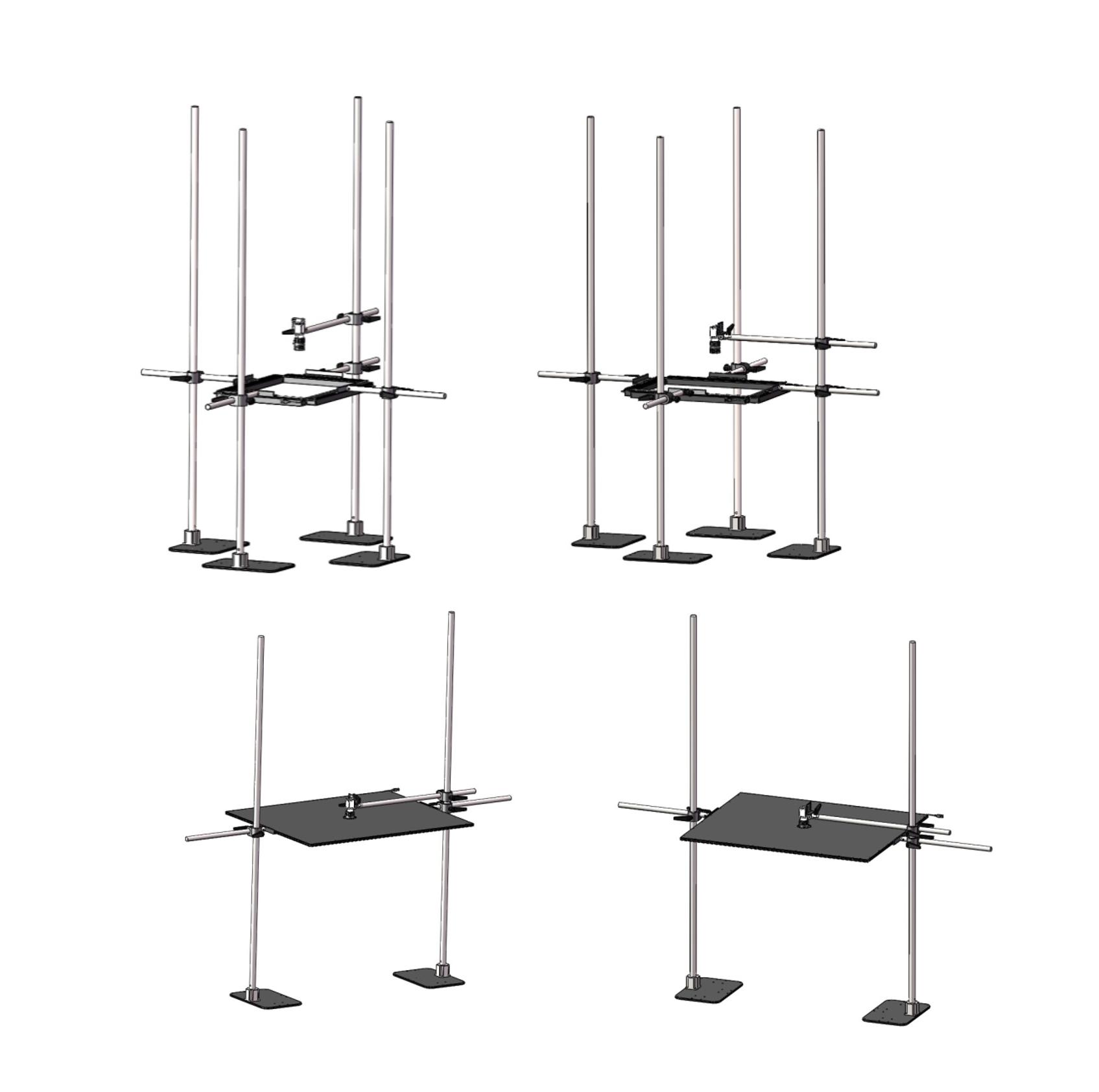

02 CST-PTF300200-SYS大视野面阵实验架

当面对超大的视野需求时，面光源和长条光的架设往往成为一个棘手的问题。为此，我们特别推出了大视野专用实验架，旨在解决这一难题，为您提供一个稳定、灵活且易于操作的实验平台。

产品特点

①适用于面阵相机大视野检测场景；

②配备4个底座及4个1500mm高度的连接杆，稳定灵活，满足绝大部分大视野成像高度要求；

③配备1个相机固定架，上下、前后、角度可调；

④配备4个光源固定支架，可架设条形光及开孔面光等光源，上下高度、角度均为可调，方便测试。

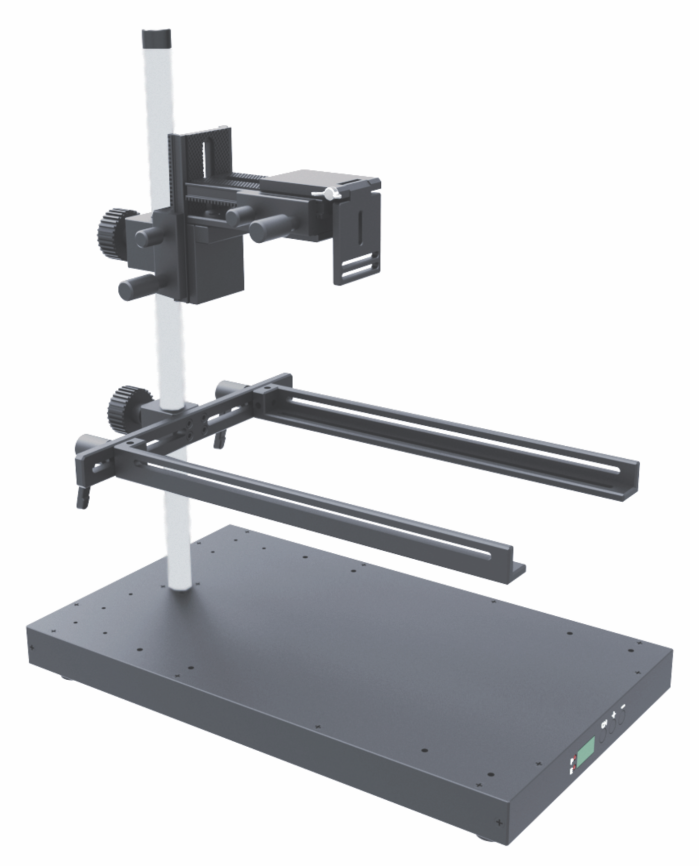

03 CST-PTF340200便携式面阵实验平台

在出差调试、展会演示等场合，一款小巧、轻便且功能全面的光学实验平台是视觉工程师的辅助工具。这款便携实验平台，正是为满足这些需求而精心设计的。

此款实验平台具有两根高度可调的不锈钢支柱，一根支柱用于安装光源，另外一根支柱用于安装工业相机。两根支柱分别具有三个运动自由度，高度方向任意调整，同时在平面方面可任意移动。安装夹具几乎可以安装目前所有类型的工业相机和光源具有极好的通用性。

产品特点

①集实验平台与光源控制器于一体，易拆卸，便于携带；

②包含相机、光源安装支架，设有微调机构，快速实现相机的精准定位；

③内置4通道数字控制器，提供0~255级亮度调节，可连接RS232串口通信远程控制；

④外形尺寸： 340(长)*200(宽)*376(高)mm。

下期预告

CST线阵光学实验平台

敬请期待
