今日讲解：CST线阵光学实验平台

CST线阵光学实验平台

随着机器视觉的高速发展，以及大幅面、高精度、高速度图像检测需求的迅速增加，线扫描系统的应用越来越广泛。在机器视觉线扫项目实施前期，硬件的选型、成像方案的开发、图像软件功能的验证是不可或缺的工作。

01 CST-LATB-1180-800 线阵实验平台

CST此款线阵光学实验平台支持多种正向光照明方案，如高低角度线光、隧道无影光、同轴光等，这些照明方式各有特点，适用于不同类型的被检测物体和检测需求。同时，平台还支持背光照方案，适用于需要透射光成像或检测物体内部结构的场景。

产品特点：

1. 适用于线阵相机模拟流水线检测场景；

2. 相机上下有设置微调机构，垂直方向有角度调节机构，以及相机专业夹紧机构（最大开口宽度130mm）；

3. 线扫光源在前后、左右以及上下方向上均可调节，同时可旋转，能在0°~360°范围内任意调整；

4. 行程为550mm，最大运动速度为500mm/s，工作台面可放待检测产品幅宽400mm；

5. 支持安装线光作为背光测试方式；

6. 具备4路IO端口电平信号输出，相机触发1至4为帧触发信号，低电平有效。

02 CST-LATB350A 便携式线阵实验平台

在出差调试、展会演示等场合，一款小巧、轻便且功能全面的线阵光学实验架是视觉工程师必备的辅助工具。

此款实验架相机采用简易抓夹设计，可固定多种规格的工业线阵相机，高度、角度可调。光源支架的设计支持多种正向光照明方案验证。

产品特点：

1. 适用于线阵相机模拟流水线检测场景；

2. 相机上下有设置微调机构，左右两侧简易式夹爪，可固定常用线扫相机，可实现线扫相机的精准定位和对焦；

3. 线扫光源在前后、左右以及上下方向上均可调节，同时可旋转，能在0°~360°范围内任意调整；

4. 行程为400mm，最大运动速度为500mm/s，外延伸最大可放待检测产品幅宽335mm，工作台面可放待检测产品幅宽 240mm；

5. 具备2路IO端口电平信号输出，相机触发1至2为帧触发信号，低电平有效。

6. 平台外形尺寸： 960(长)*480(宽)*595(高)mm；总重量约为40kg。

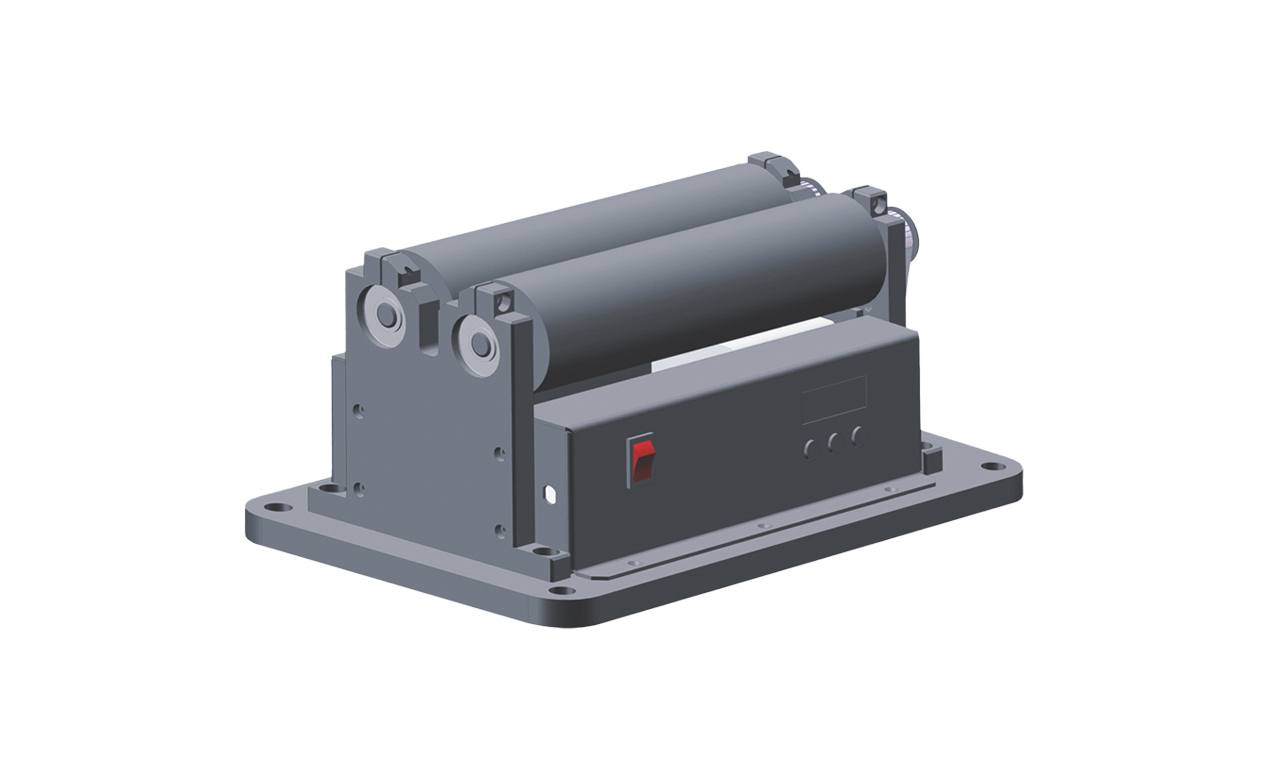

03 CST-LATB300180 旋转测试模块

旋转测试模块主要用于类柱体表面的外观检测，通过旋转被测物体，可以全方位、多角度地观察其表面质量。如圆柱电池、化妆品包装瓶、五金圆柱体等产品外观检测。其采用直流电机控制，旋转速度可手动任意调节。该旋转测试模块可测试的类柱体直径范围为6mm -100mm。

产品特点：

1. 适用于线阵相机模拟圆柱物体旋转检测场景；

2. 滚轴长 209mm，直径 48mm；

3. 转速可调，滚轴转速最高 2000rpm；

4. 数码管显示当前滚轴转速，单位为 rpm(转每分钟)。

滚轴线速度计算公式：

V=滚轴转速×0.048×3.14÷60，即 V=滚轴转速×0.002512，单位：米/秒

例：滚轴转速设置成 1000，则线速度 V=1000×0.002512=2.512 米/秒

04 CST-XLPT-375真空吸板平台组件

在进行视觉成像测试时，特别是针对FPC（柔性电路板）、锂电池隔膜、3C电子辅料膜等柔软或易变形的材料，保持样品平整是一个常见的挑战。这些材料由于自身的物理特性，如柔韧性、薄度或粘性，很难在测试过程中保持稳定的形态，从而影响成像质量和后续的分析结果。

CST推出的真空吸板平台组件正是为了解决这一难题而设计的。该组件通过真空吸附技术，能够牢固地固定住各种形状和材质的样品，确保在测试过程中样品保持平整，不会因为外力或自身重量而发生形变。此组件可适用于面阵方案验证，也可适用于线扫方案验证。

产品特点：

1. 适用于线阵相机模拟圆柱物体旋转检测场景；

2. 滚轴长209mm，直径48mm；

3. 转速可调，滚轴转速最高2000rpm；

4. 数码管显示当前滚轴转速，单位为rpm(转每分钟)。

滚轴线速度计算公式：V=滚轴转速×0.048×3.14÷60，即V=滚轴转速×0.002512，单位：米/秒

例：滚轴转速设置成1000，则线速度 V=1000×0.002512=2.512米/秒
